Wir arbeiten mit Geräten von FARO

Lasertracker

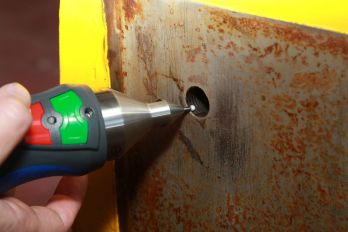

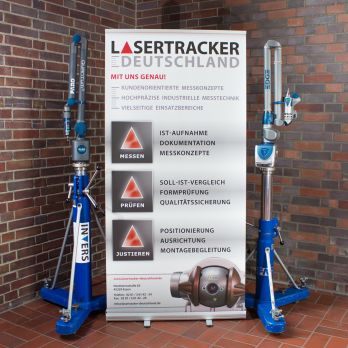

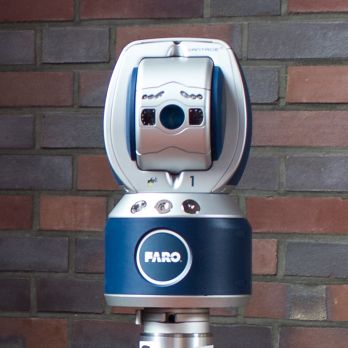

Der Lasertracker ist eine mobile Koordinatenmessmaschine, welche anhand von zwei integrierten Winkelencodern und einem hochpräzisen, lasergestützten Streckenmesssystem ein im Raum geführtes Retroprisma verfolgt und dessen 3D-Koordinate ermittelt. Mit dem Retroprisma werden taktil die Geometrien des Messobjektes erfasst und in der Gerätesoftware weiterverarbeitet. Durch die extrem kurzen Messintervalle des Systems sind auch Echtzeit-Messungen möglich. Selbst bei Strecken bis zu 80 m werden Genauigkeiten erzielt, die derzeit mit keinem Messinstrument zu vergleichen sind!

Durch die Kombination aus Flexibilität, Mobilität, den erzielten Genauigkeiten und vielfältigen Einsatzmöglichkeiten, hat sich der Lasertracker innerhalb weniger Jahre in der industriellen Messtechnik etabliert.

Messarm

Ein Messarm ist wie der Lasertracker eine mobile, taktil messende Koordinatenmessmaschine, welche die Geometrie des zu messenden Objektes durch Abtasten erfasst. Allerdings besitzt der Messarm ein geringeres Arbeitsvolumen als der Lasertracker und arbeitet nach einem anderen Prinzip: Die handgeführte Mess-Sonde ist durch mehrere Gelenke mit der Recheneinheit des Systems verbunden. Die 3D-Koordinaten der Sonde werden dort aus den Winkeländerungen der Messarm-Gelenke ermittelt. In Verbindung mit einem Scan-Aufsatz können Bauteile nicht nur punktuell sondern flächenhaft erfasst werden (z. B. Karosserie-Formen).

Für Arbeitsaufgaben, wie z. B. CAD-Inspektion, Reverse Engineering oder Werkstückkontrollen eignet sich der Messarm vor allem wegen der Flexibilität und Schnelligkeit während der Punkterfassung. Die Vermessung kann durch die Kompaktheit des Systems beim Kunden vor Ort durchgeführt werden.

ScanArm

Der FARO ScanArm kombiniert die Flexibilität des FaroArms mit den Vorteilen eines 3D-Hand-Laserscanners (Laser Line Probe) und ermöglicht präzise taktile und kontaktlose Messungen. Im Gegensatz zu anderen Scan-Systemen können mit dem taktilen Messtaster des ScanArms und der Laser Line Probe Messungen in einem Arbeitsgang vorgenommen werden, ohne dass Komponenten ergänzt oder getauscht werden müssen. So können Sie mit der taktilen Messspitze prismatische Bauteilmerkmale messen und unmittelbar im Anschluss Bauteilabschnitte kontaktlos scannen – alles mit einem Messsystem.

Hand-Laserscanner bieten eine schnelle und effiziente Möglichkeit, komplexe Bauteile und Oberflächen zu prüfen oder zu digitalisieren. Selbst weiche und deformierbare oder sehr komplexe Bauteile können sehr einfach überprüft werden - ohne sie dafür berühren zu müssen.

Unabhängig davon, wie Ihre Anforderungen aussehen – wir bieten Messlösungen für ein breites Anwendungsspektrum und für jede Industrie.

Laserscanner

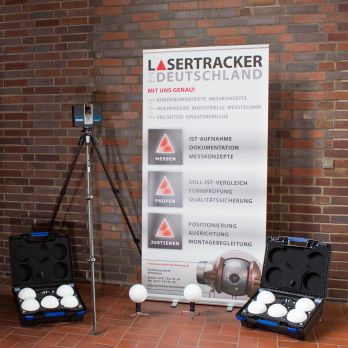

Der Laserscanner ermittelt berührungslos Raumkoordinaten. Durch eine kontinuierliche Streckenmessung (Phasenvergleichsverfahren) und zwei rotierenden Motoren für die horizontale & vertikale Achse misst das Instrument innerhalb weniger Minuten etwa 300 Millionen Messpunkte. Die Punkte bilden die sogenannte Punktwolke, welche das Messobjekt und den umgebenden Raum digital abbildet.

Durch zusätzliche Digitalfotos, die eine interne Kamera liefert, kann die Punktwolke anschließend eingefärbt werden, so dass als Resultat ein fotorealistisches Abbild der Realität mit dem Mehrwert von geometrischen Raumdaten entsteht.

Die Vorteile dieser Messtechnik sind die schnelle 3D-Dokumentation vor Ort. Selbst Großanlagen wie z. B. Walzstraßen können durch das Verknüpfen mehrerer Scans erfasst werden. Die Referenzierung & Bearbeitung der Scans führt zu einer anwenderfreundlichen Aufbereitung der virtuellen Realität. Vom Rechner aus können Strecken, Flächen oder 3D-Körper berechnet werden.

MetraSCAN Black Elite

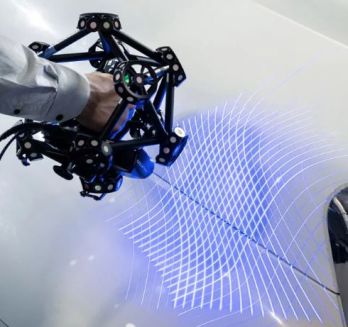

Der optische KMG-Scanner MetraSCAN 3D wurde speziell für Fertigungs- und Messtechniker entwickelt, die bei Qualität und Effizienz keine Kompromisse eingehen wollen. Er eignet sich für alle Produktionsumgebungen und wird weder von Vibrationen in Fertigungsumgebungen, noch von sich bewegenden Teilen oder instabilen Umgebungsbedingungen beeinflusst, während gleichzeitig die 3D-Messabläufe beschleunigt werden. Dieser optische KMG-Scanner wurde für hochpräzise und wiederholbare Messungen in Messtechnikqualität sowie für geometrische 3D-Oberflächenprüfungen entwickelt.

In Kombination mit der HandyPROBE, dem optischen Hand-Koordinatenmesssystem mit Abtastfunktion, kann die 3D-Scan- und Abtastleistung für vollständige End-to-End-Prüfprozesse genutzt werden.

HandySCAN Black Elite

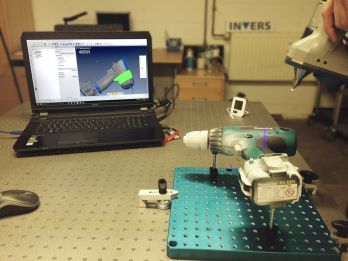

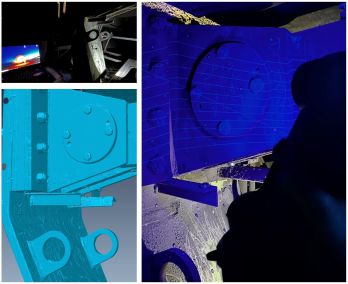

Der HandySCAN Black Elite von Creaform ist ein hochpräziser tragbarer 3D-Scanner, der sich durch seine herausragende Genauigkeit und Geschwindigkeit auszeichnet. Mit einer Messgenauigkeit von bis zu 0,025 mm und einer Scangeschwindigkeit von 1.800.000 Messungen pro Sekunde erfasst er selbst feinste Details zügig und präzise. Das leichte, ergonomische Design sorgt für maximale Mobilität und Flexibilität. Der Scanner eignet sich für anspruchsvolle Messanwendungen, komplexe Oberflächen und vielfältige Materialien, was ihn ideal für industrielle Qualitätskontrollen, Reverse Engineering und Produktentwicklung macht.
